9章 ステートマシン図

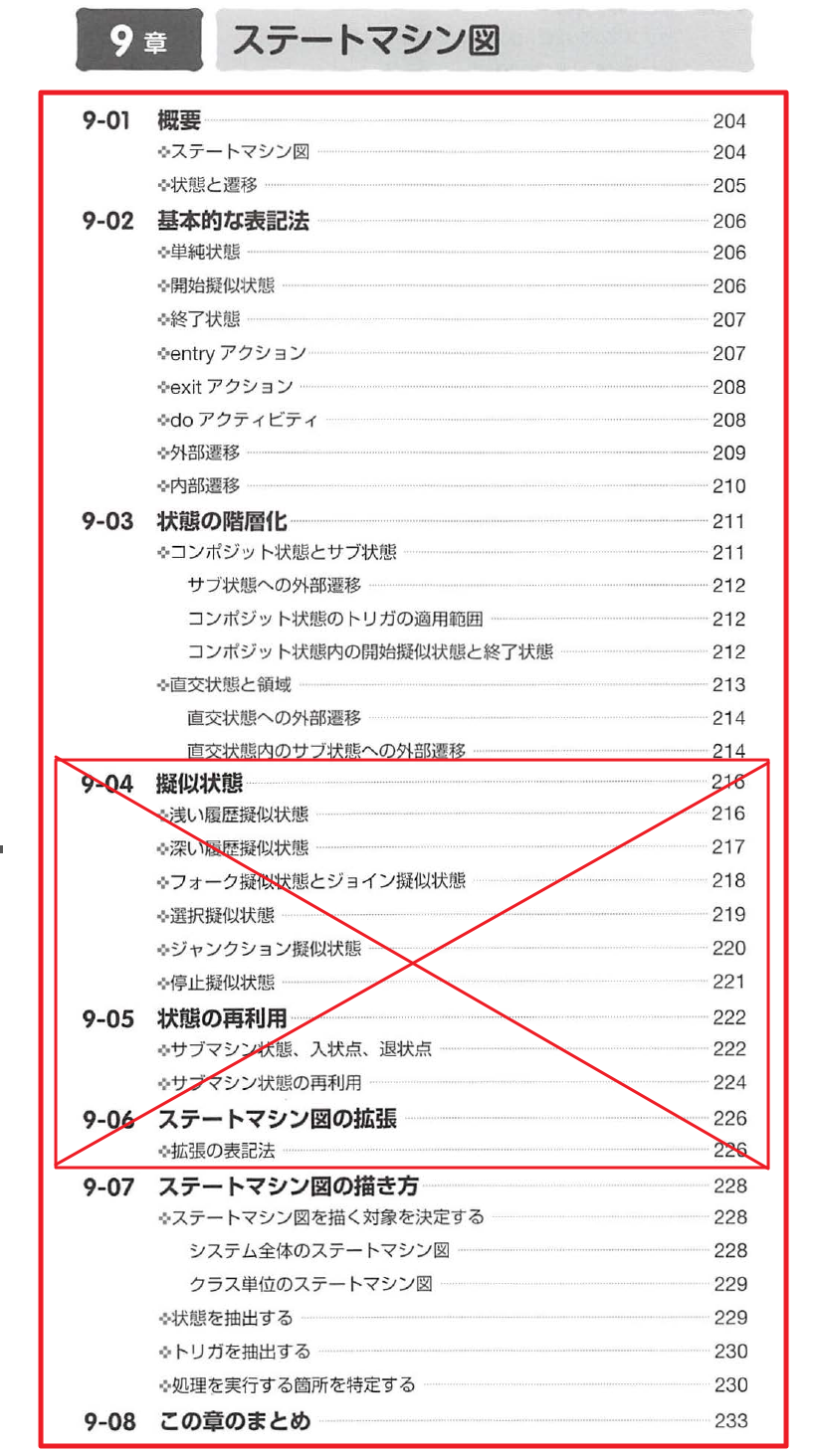

01 概要

ステートマシン図

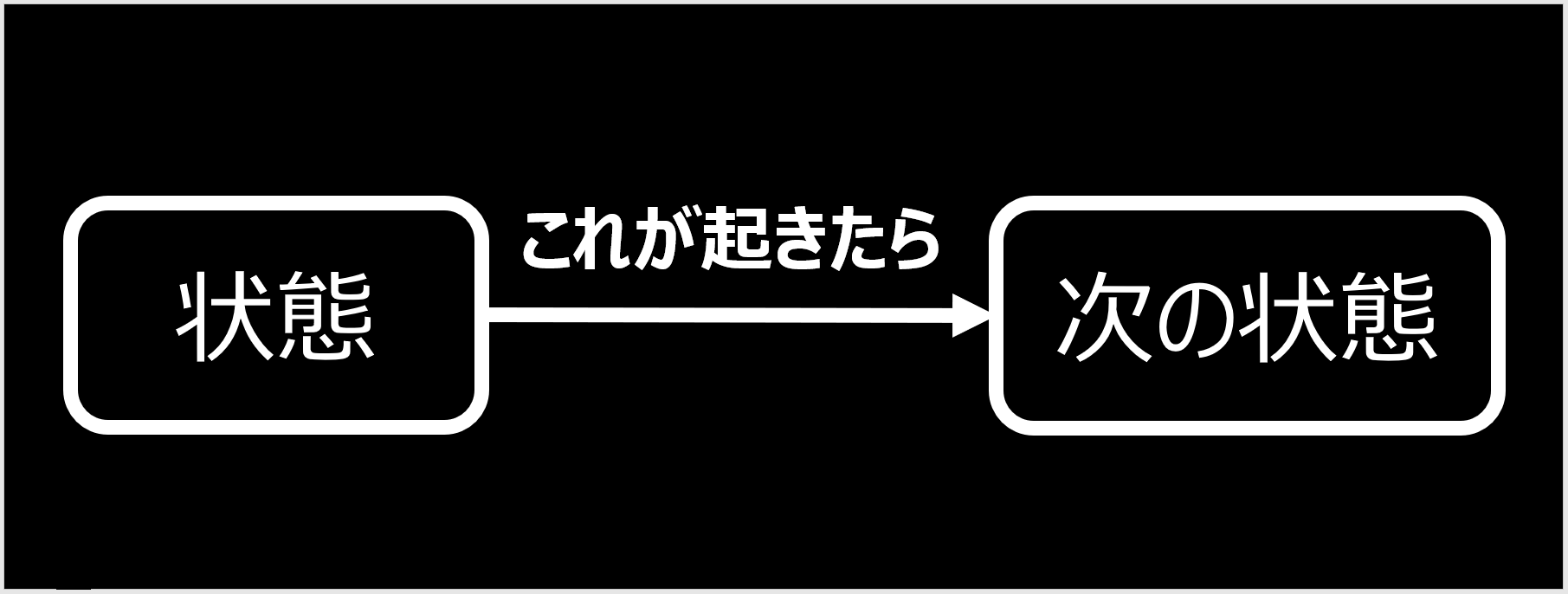

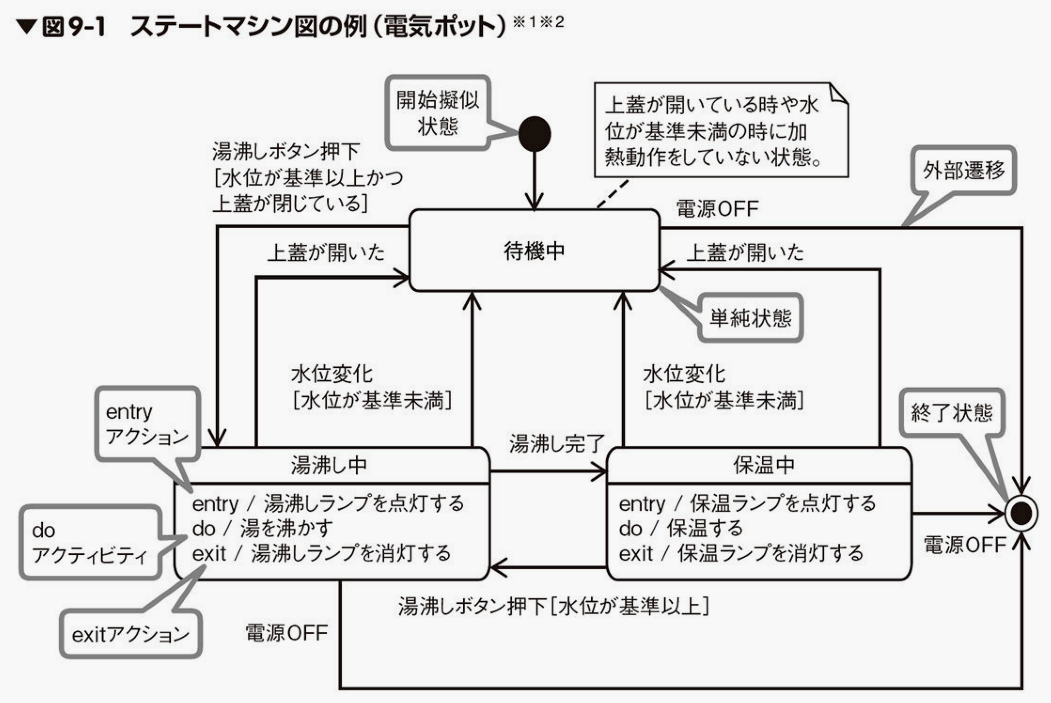

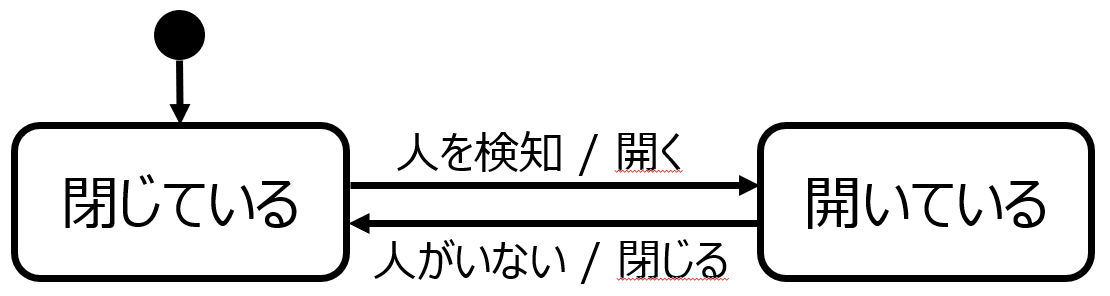

状態と遷移

02 基本的な表記法

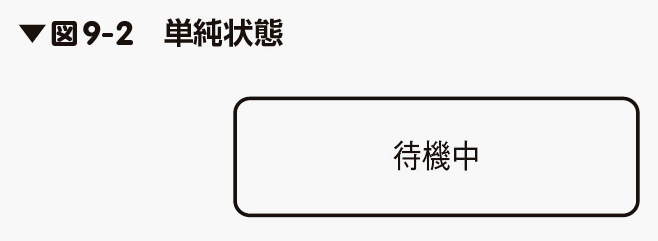

単純状態

開始擬似状態

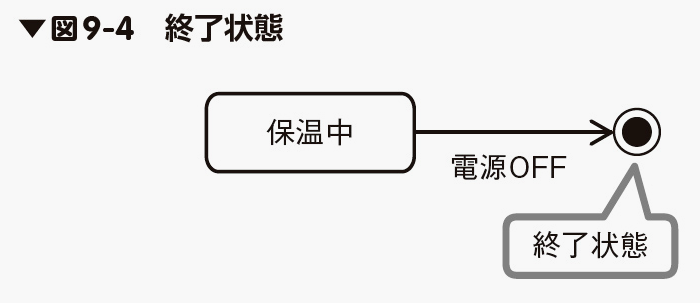

終了状態

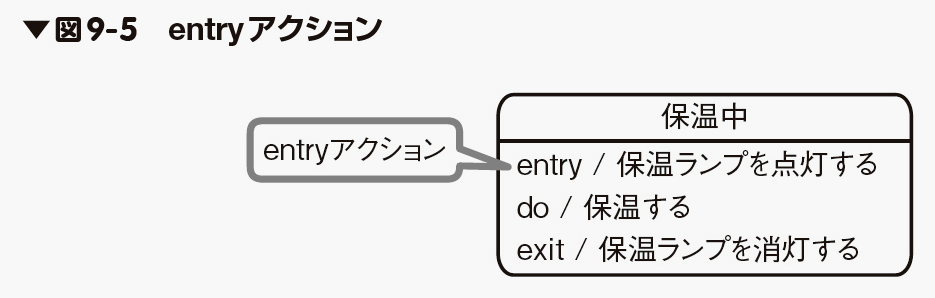

entryアクション

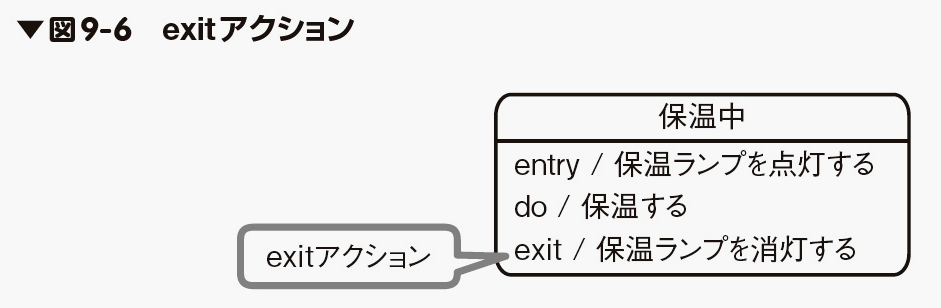

exitアクション

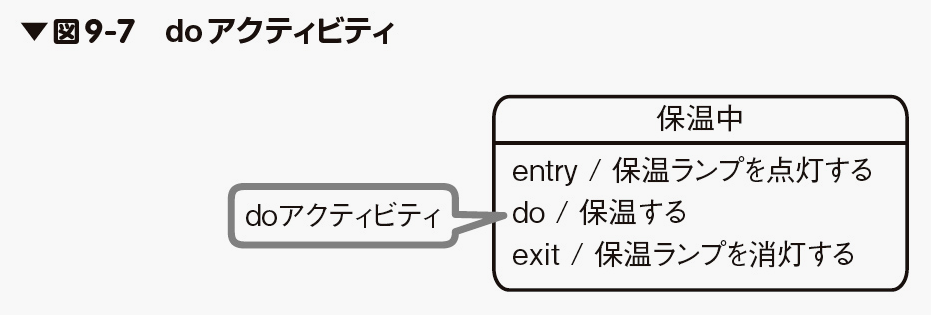

doアクティビティ

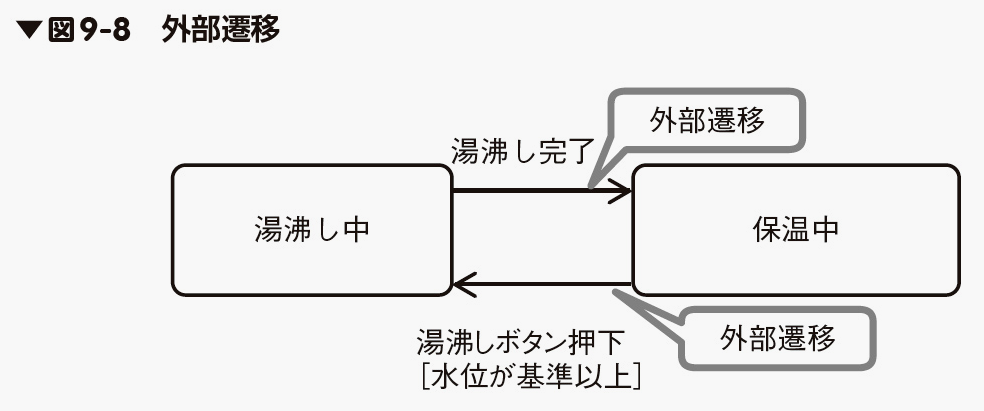

外部遷移

P.209下～

構文： トリガ[ガード] / エフェクト

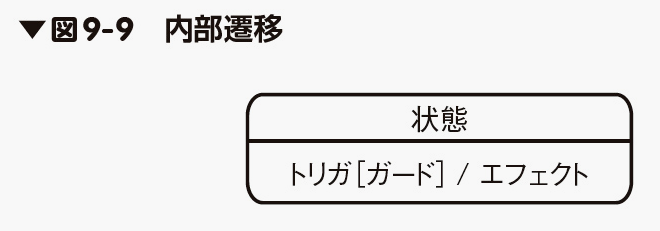

内部遷移

確認問題9章a

03 状態の階層化

レベル別に表現する

コンポジット状態とサブ状態

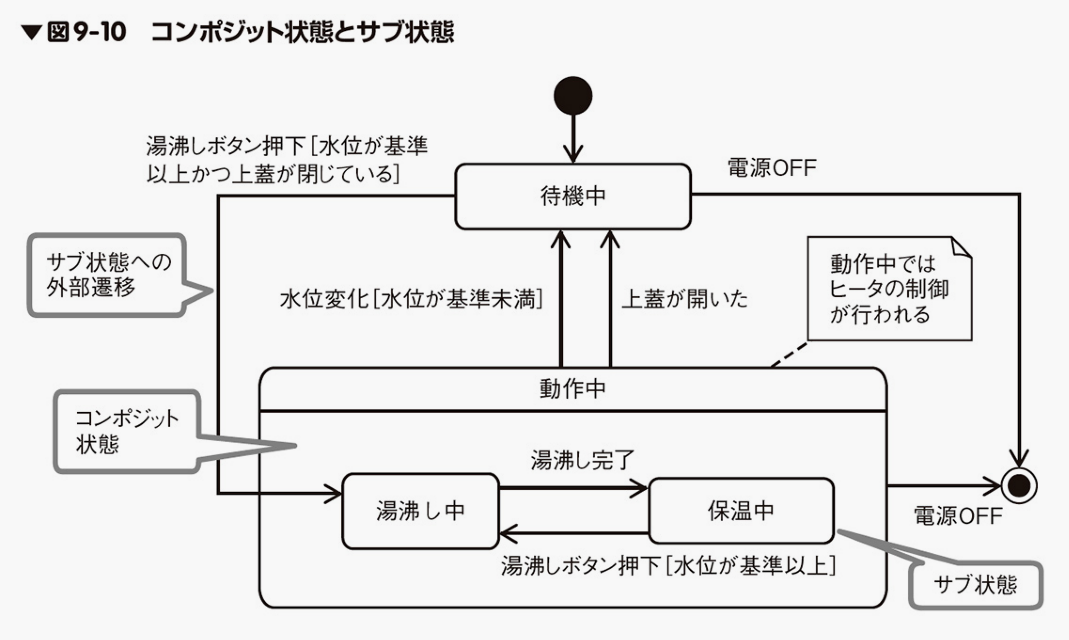

コンポジット状態の中にサブ状態がある

サブ状態への外部遷移

コンポジット状態のトリガの適用範囲

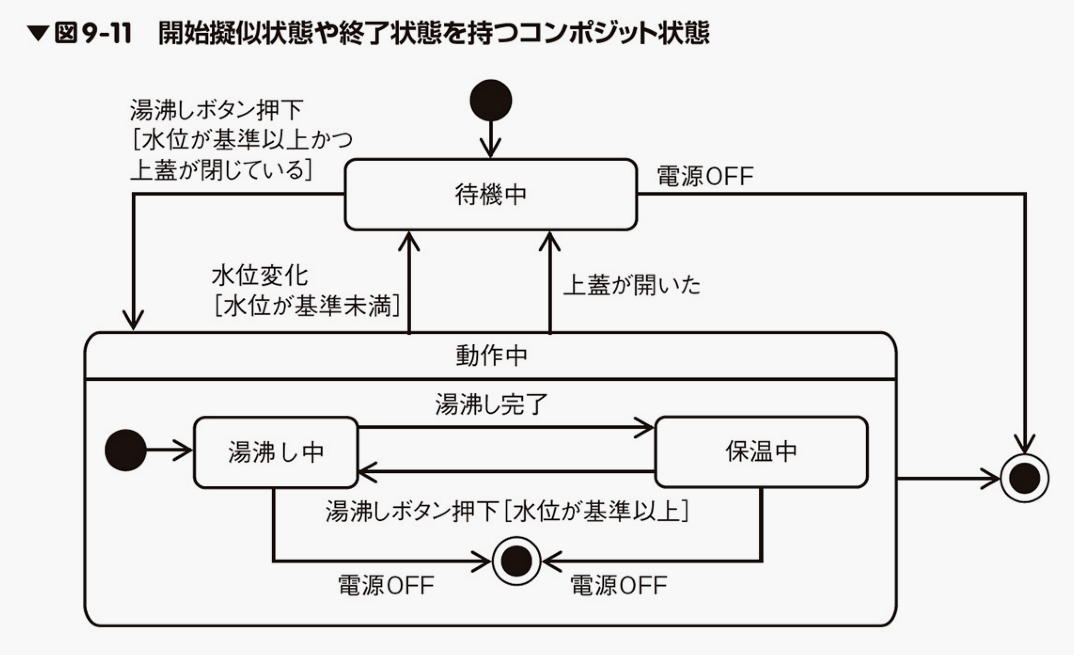

コンポジット状態内の開始擬似状態と終了状態

遷移の矢印が複雑にならないように，うまく使いたい

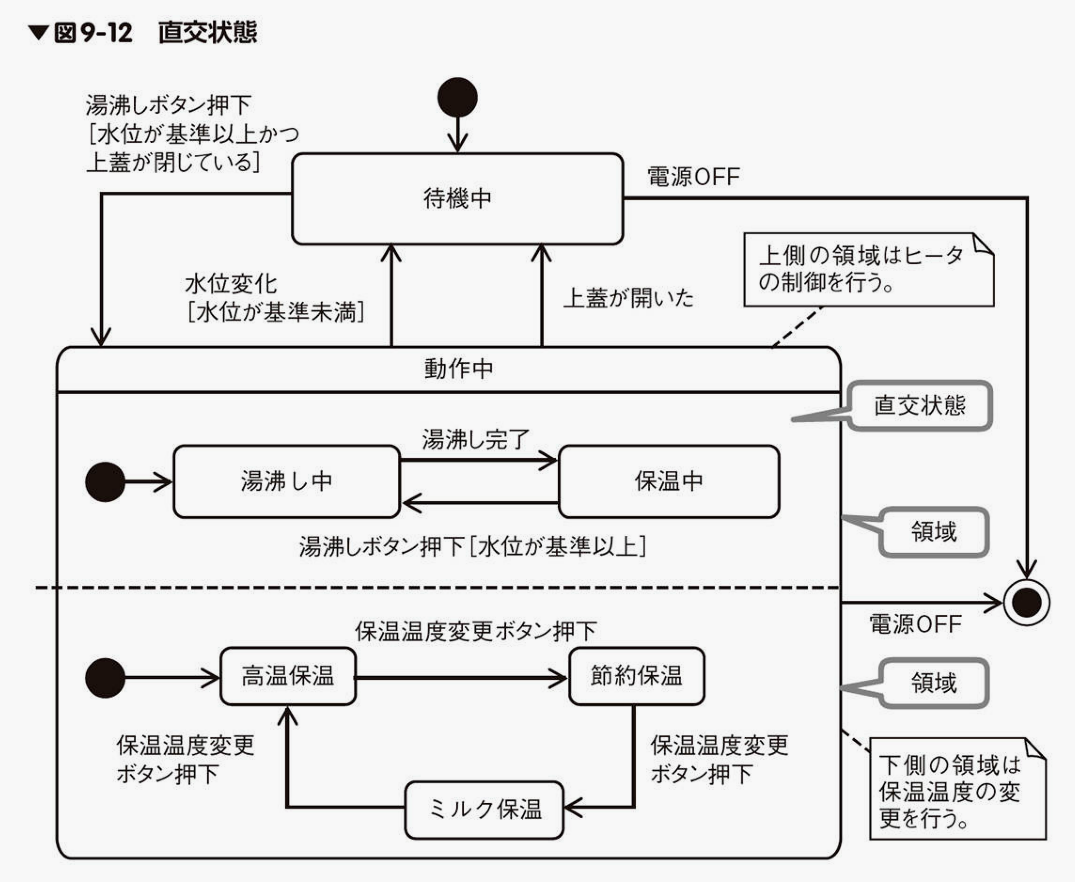

直交状態と領域

並行して動くステートマシン

直交状態への外部遷移

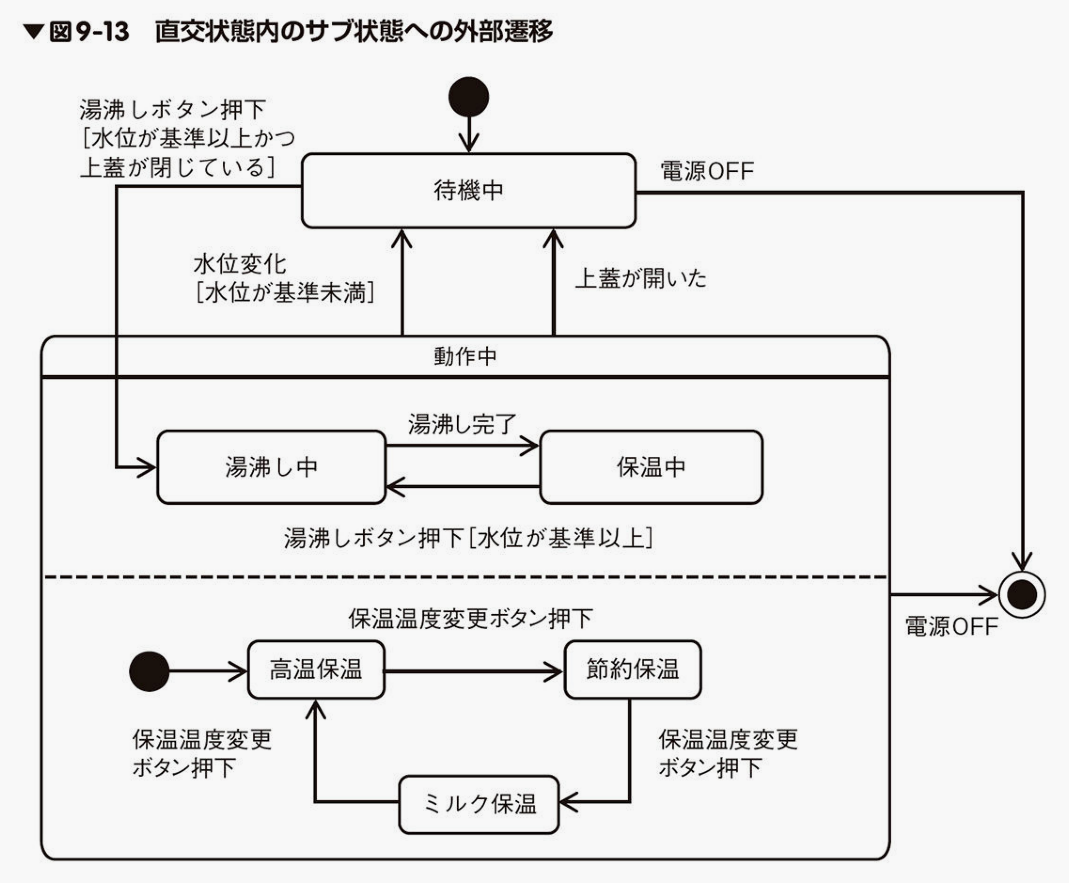

直交状態内のサブ状態への外部遷移

（省略）

07 ステートマシン図の描き方

ステートマシン図を描く対象を決定する

システム全体のステートマシン図

クラス単位のステートマシン図

状態を抽出する

トリガを抽出する

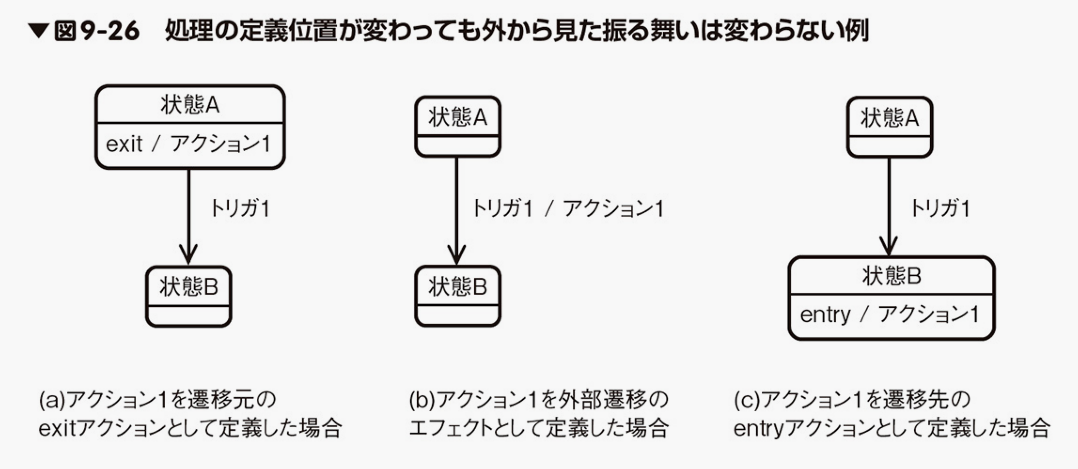

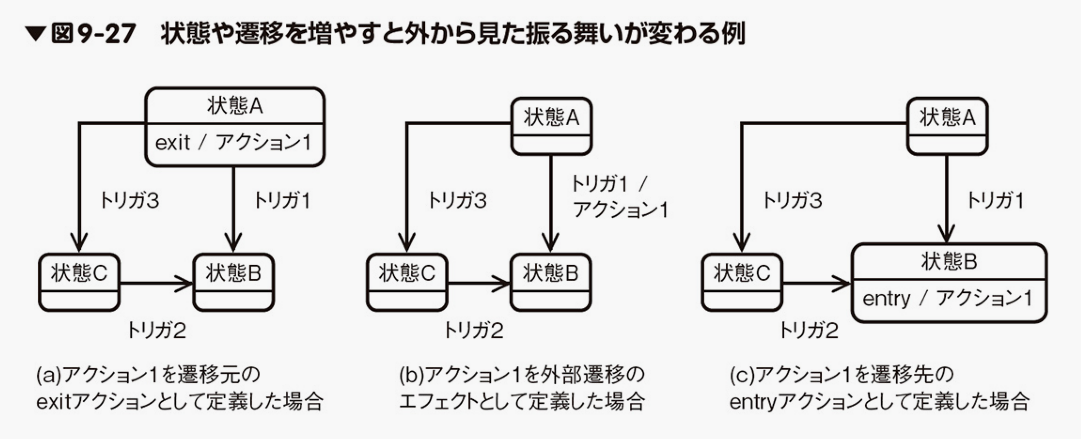

処理を実行する箇所を特定する

P.231上～

例えば…

確認問題9章b

教科書（図はすべてこちらより引用）：
　竹政昭利 他,「かんたんUML入門」, 技術評論社
