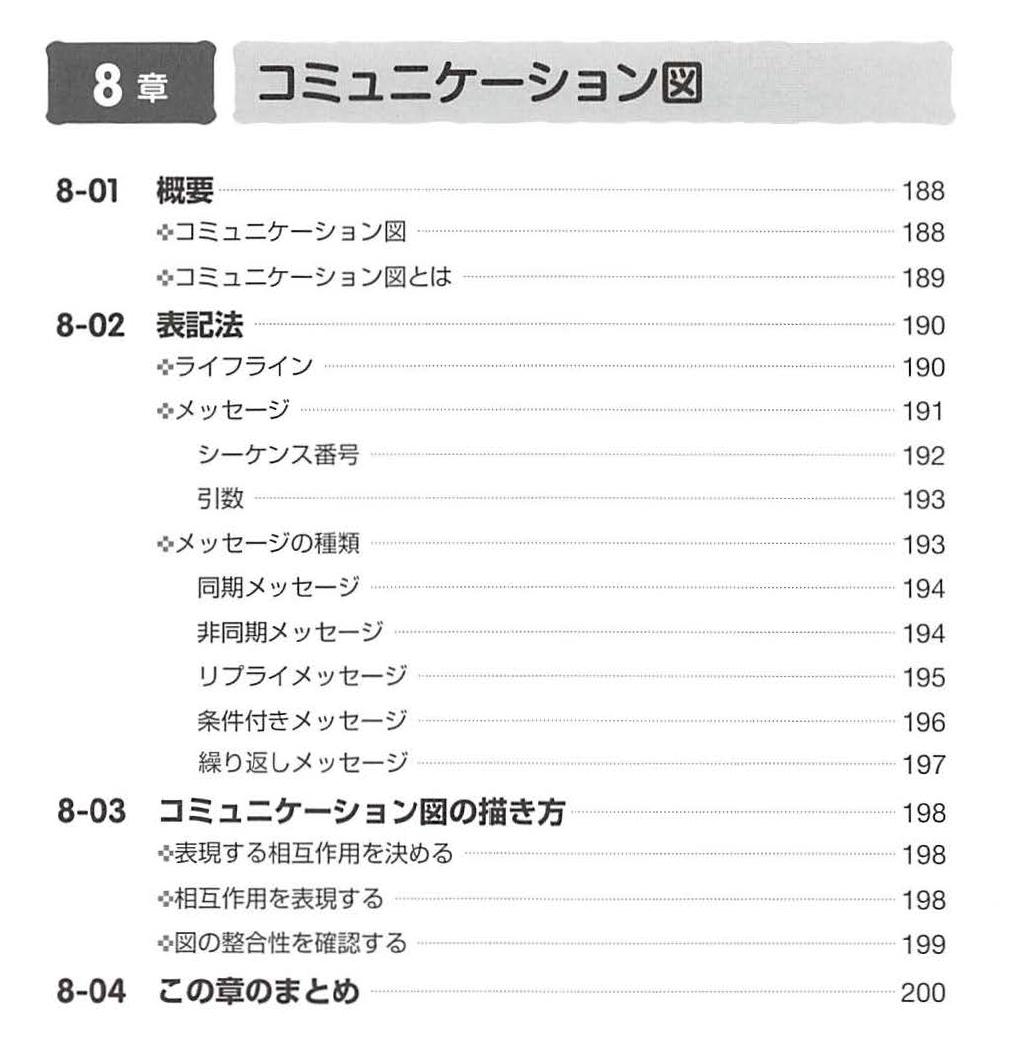

8章 コミュニケーション図

01 概要

コミュニケーション図

振る舞い＝動的な側面

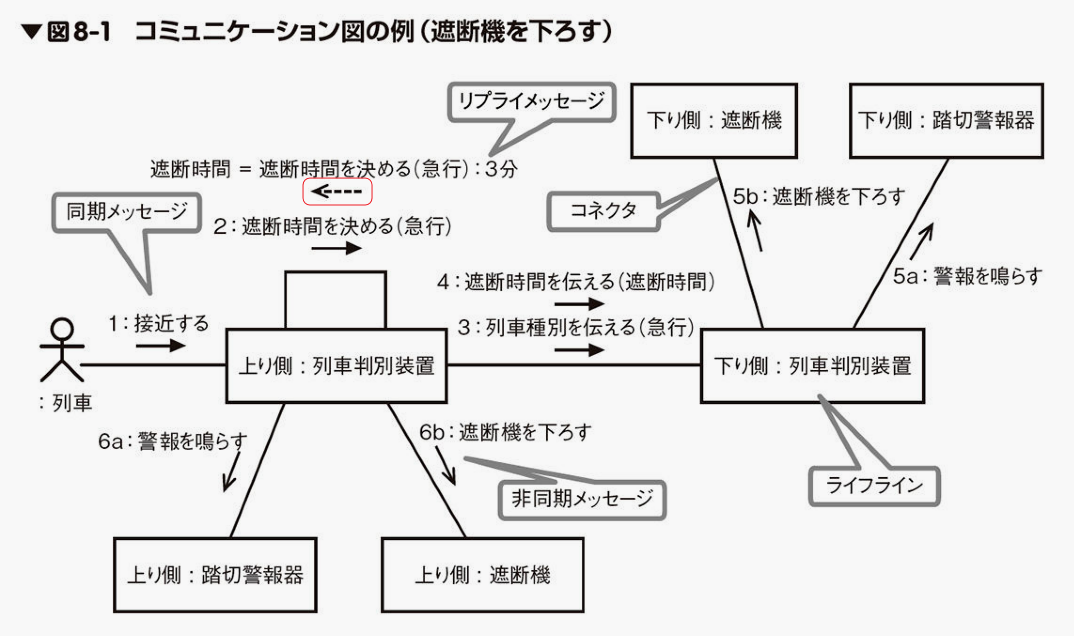

コミュニケーション図とは

システムの構成要素間の相互作用を表す

P.189中～

シーケンス図と似ている

02 表記法

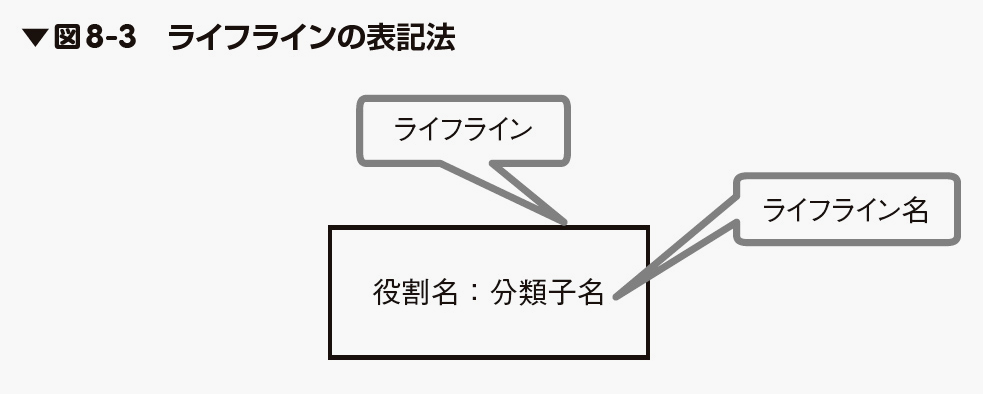

ライフライン

((図8-2))

役割名：分類子名

四角形じゃなくスティックマン（棒人間）で表してもいい

P.190下～

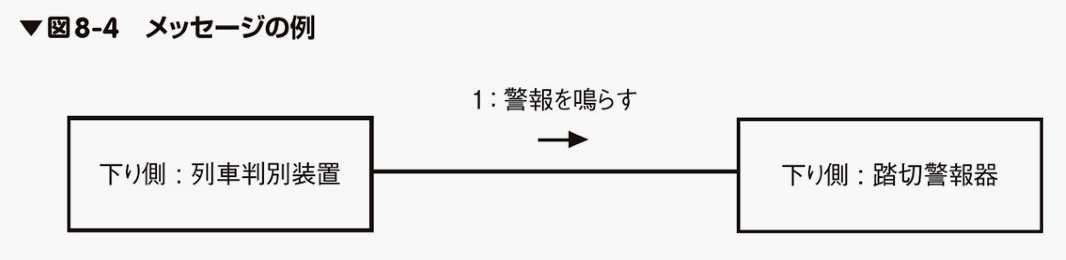

メッセージ

シーケンス番号： メッセージ名（引数1, 引数2, …）

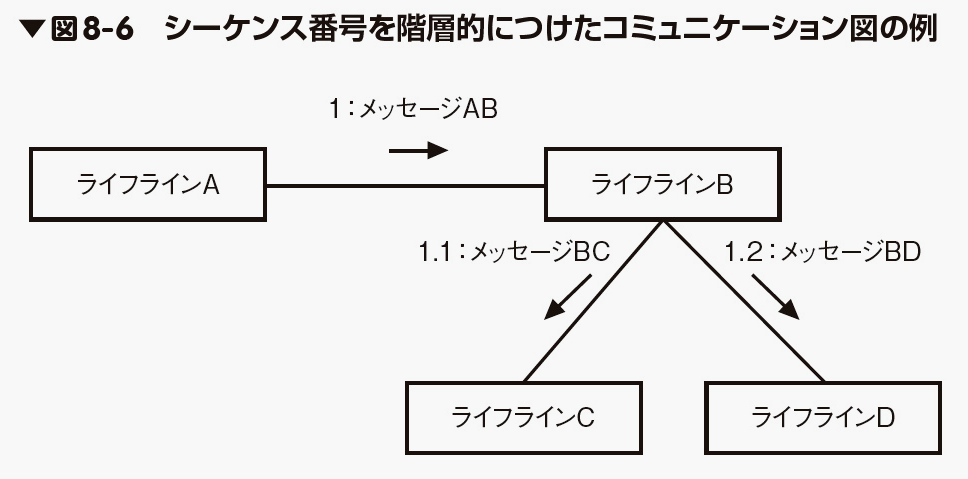

シーケンス番号

P.192上～

1.1のメッセージは1のメッセージの一部

引数

メッセージの種類

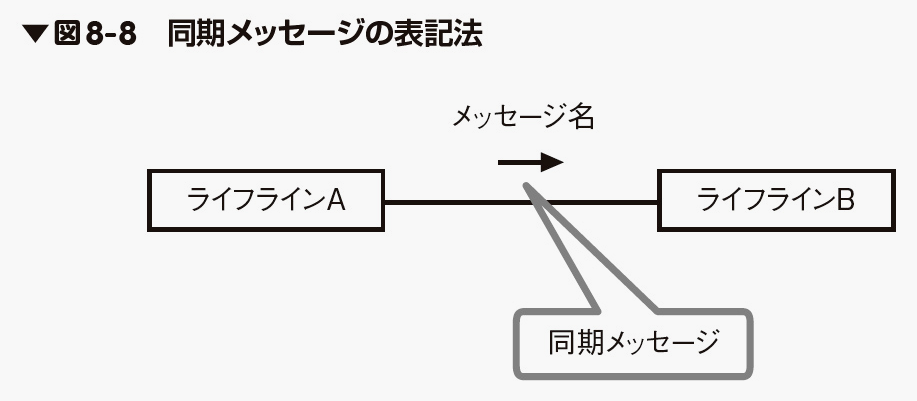

同期メッセージ

((図8-7))

三角形の矢印

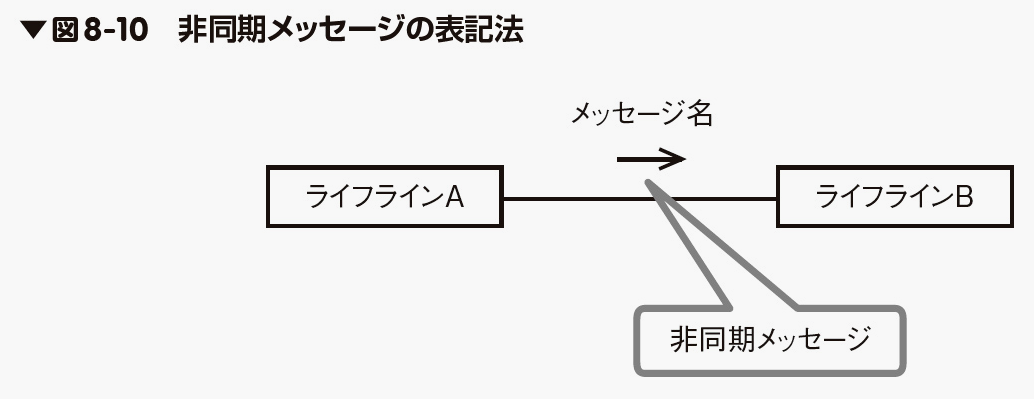

非同期メッセージ

((図8-9))

確認問題8章a

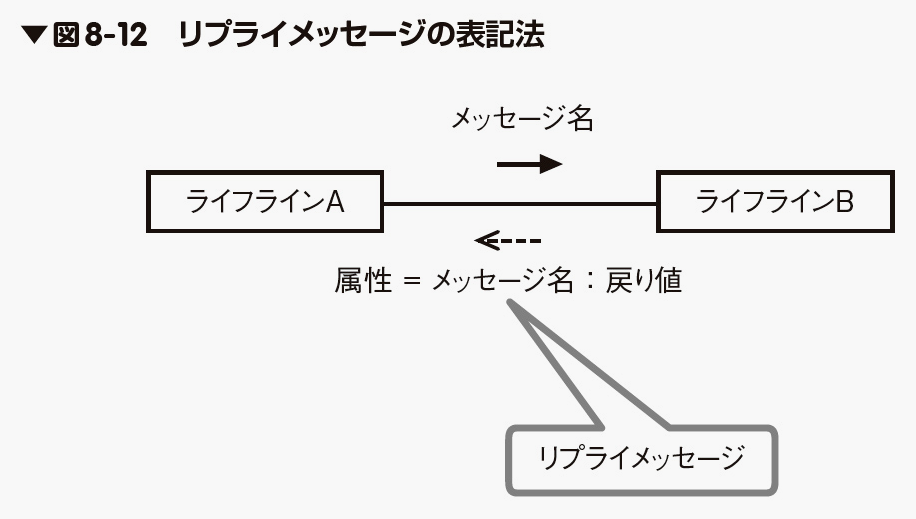

リプライメッセージ

((図8-11))

シーケンス番号は不要

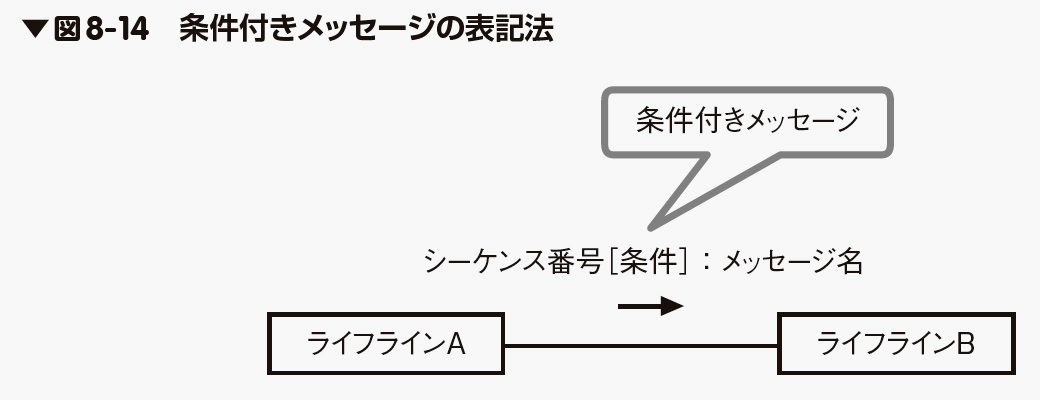

条件付きメッセージ

かぎかっこの中に条件

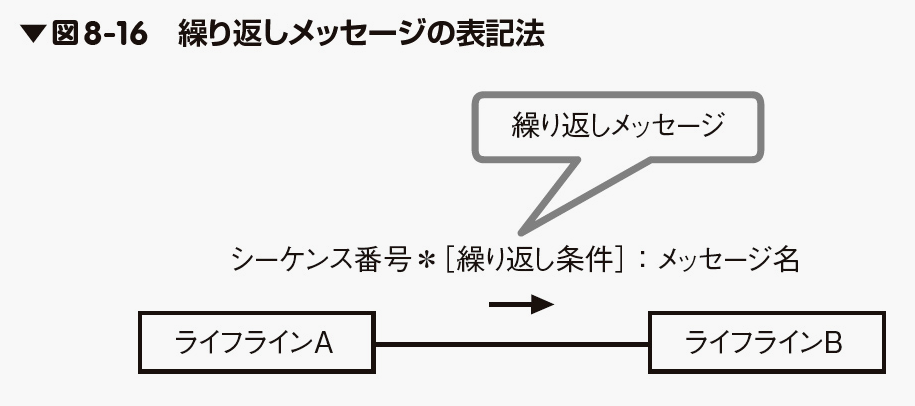

繰り返しメッセージ

03 コミュニケーション図の描き方

表現する相互作用を決める

相互作用を表現する

図の整合性を確認する

既に描いてあるクラス図などがあれば

例えば…

確認問題8章b

教科書（図はすべてこちらより引用）：
　竹政昭利 他,「かんたんUML入門」, 技術評論社
