11章 パッケージ図

01 概要

パッケージ図とは

大規模なシステムで必須

P.261中～

依存関係を表しておくと後々助かる

02 表記法

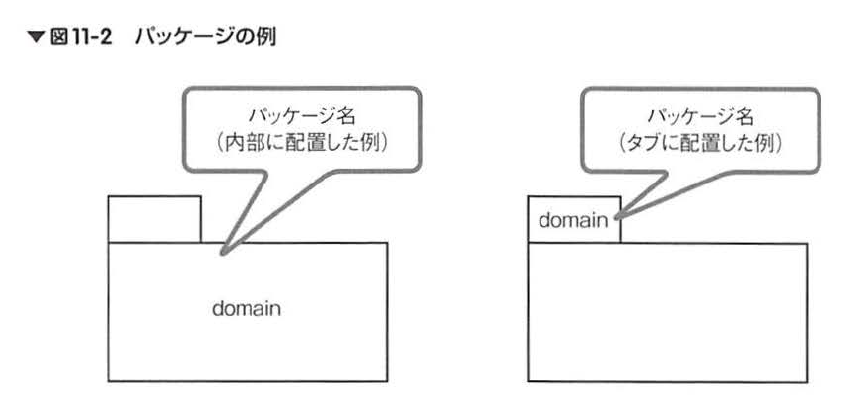

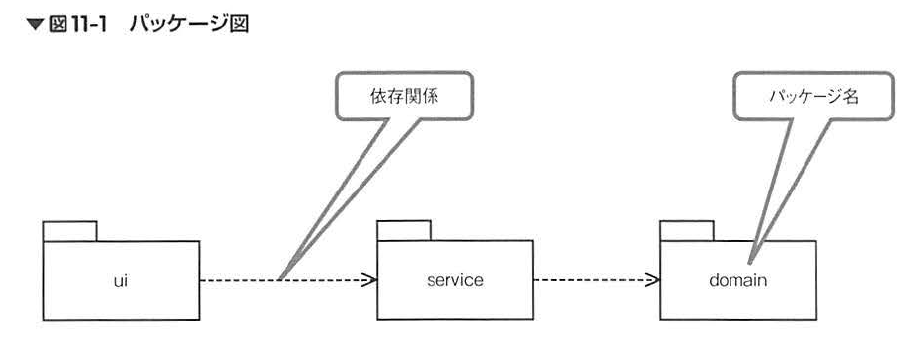

パッケージ

パッケージの内部要素

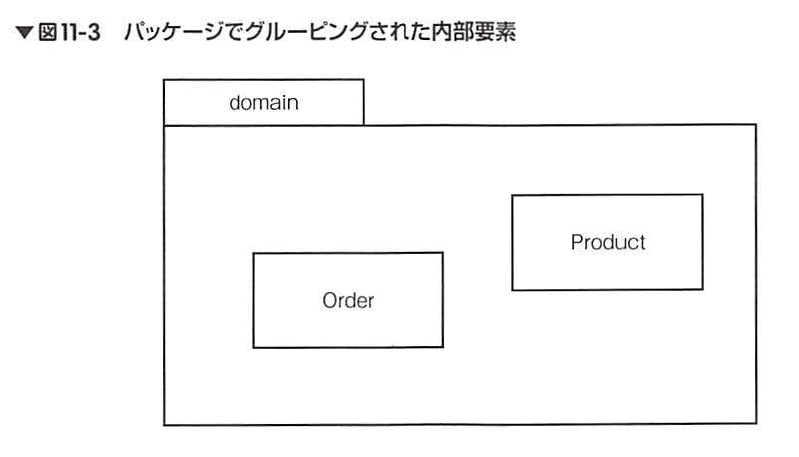

内部にはクラス、パッケージ、その他を書く

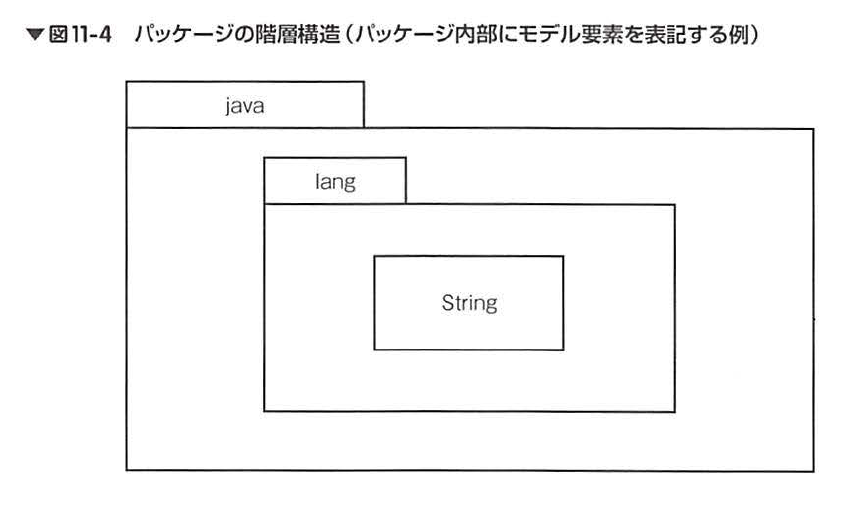

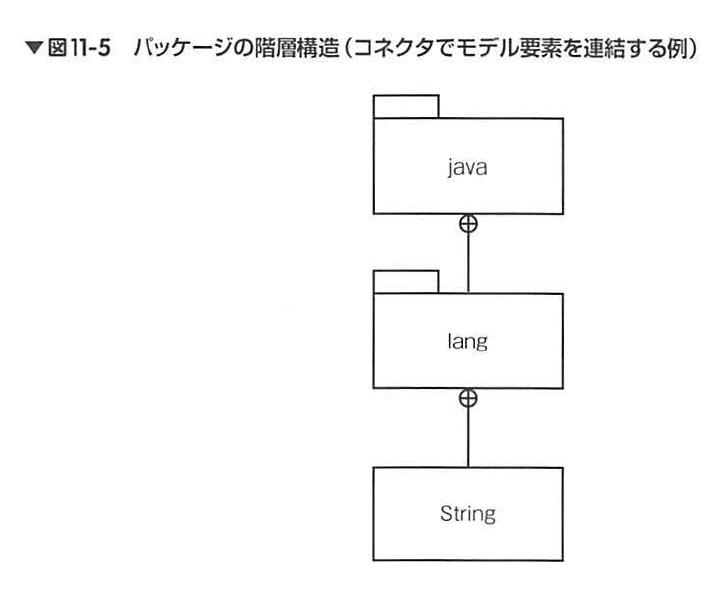

パッケージ階層

階層が少ないときは↑、階層が多いときは↓ がいい

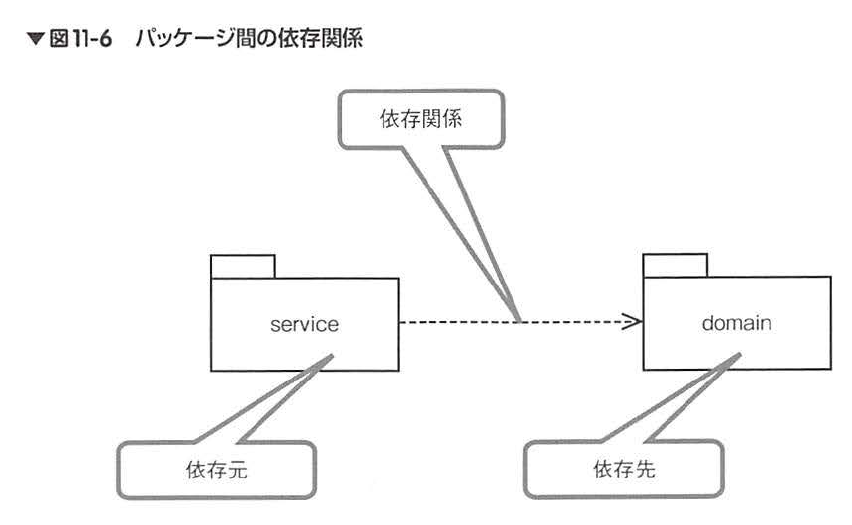

依存関係

AがBを利用している＝Aに変更が入ったらBにも影響が出る

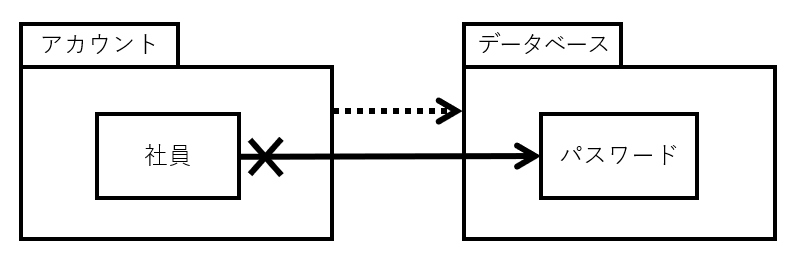

確認問題11章a

03 パッケージ図の描き方

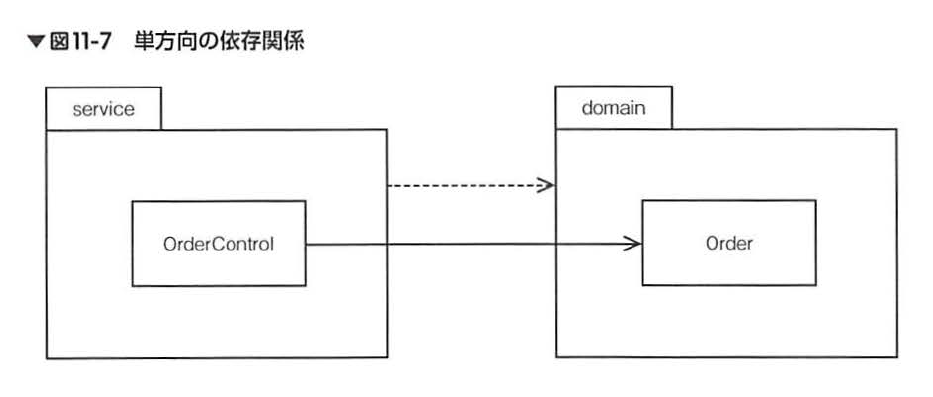

依存関係の方向

パッケージの依存関係は内部要素の依存関係で決まる

P.266下～

04 パッケージ図の注意点

依存関係を整理する方法

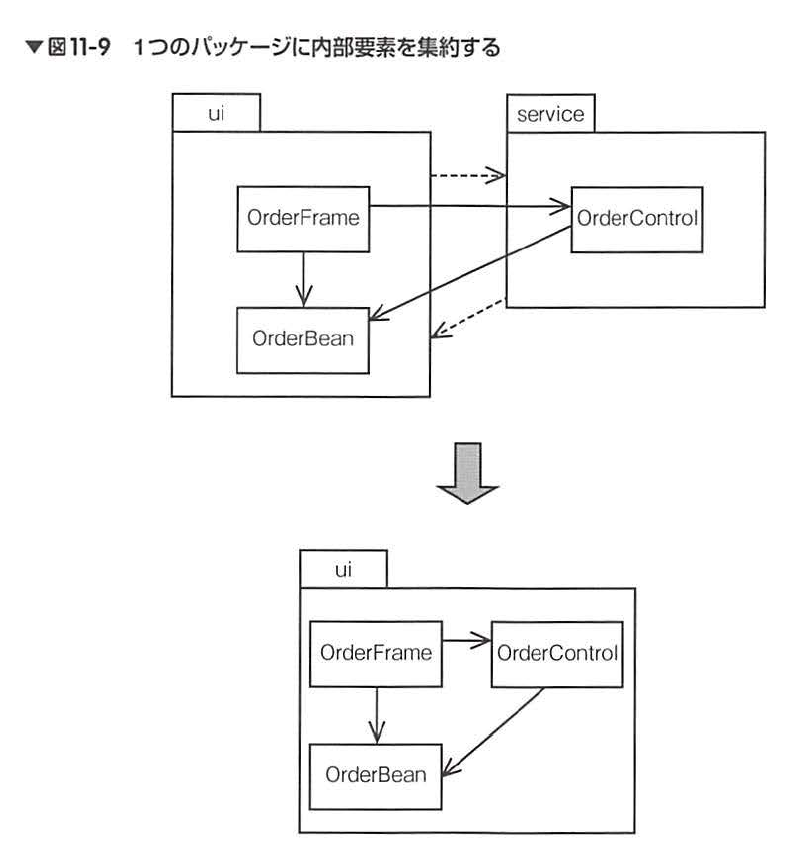

内部要素の統合

パッケージ間の依存はなくなくが、内部要素が多くなってしまう

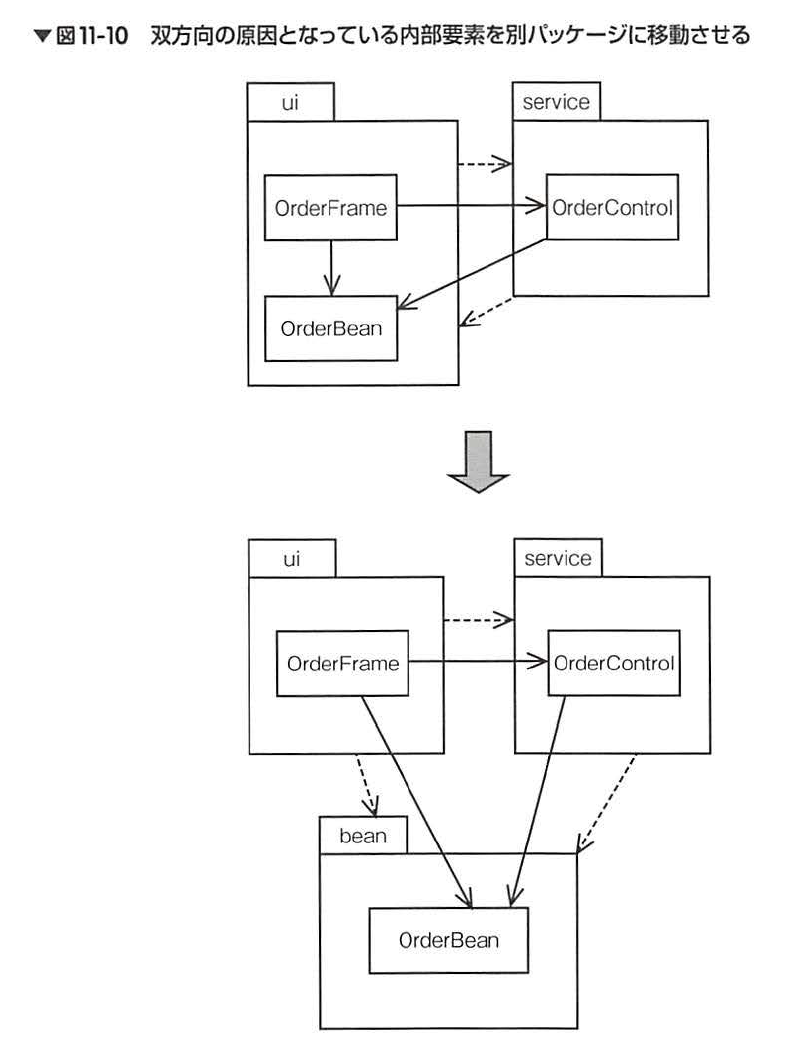

内部要素の切り出し

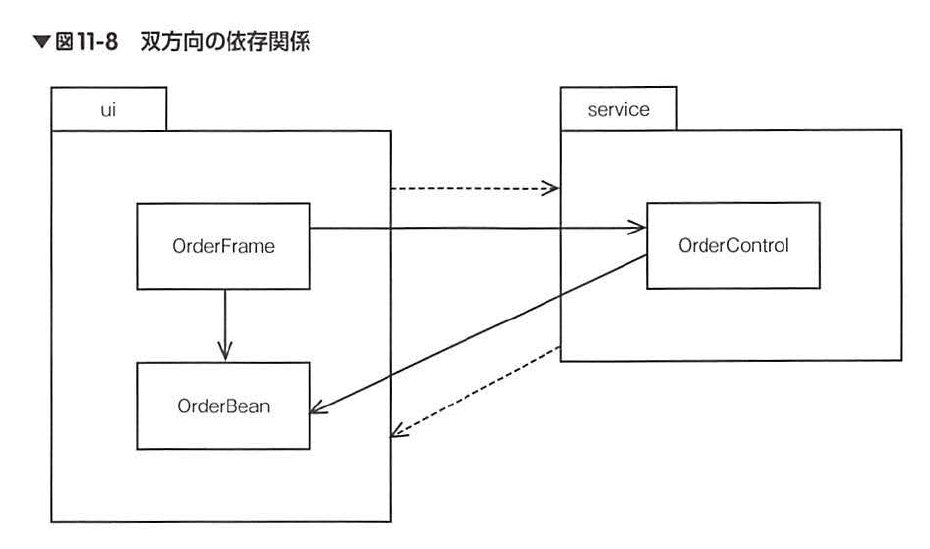

双方向の依存はなくなるが、パッケージが多くなってしまう

例えば…

確認問題11章b

教科書（図はすべてこちらより引用）：
　竹政昭利 他,「かんたんUML入門」, 技術評論社
