4章 ユースケース図

01 概要

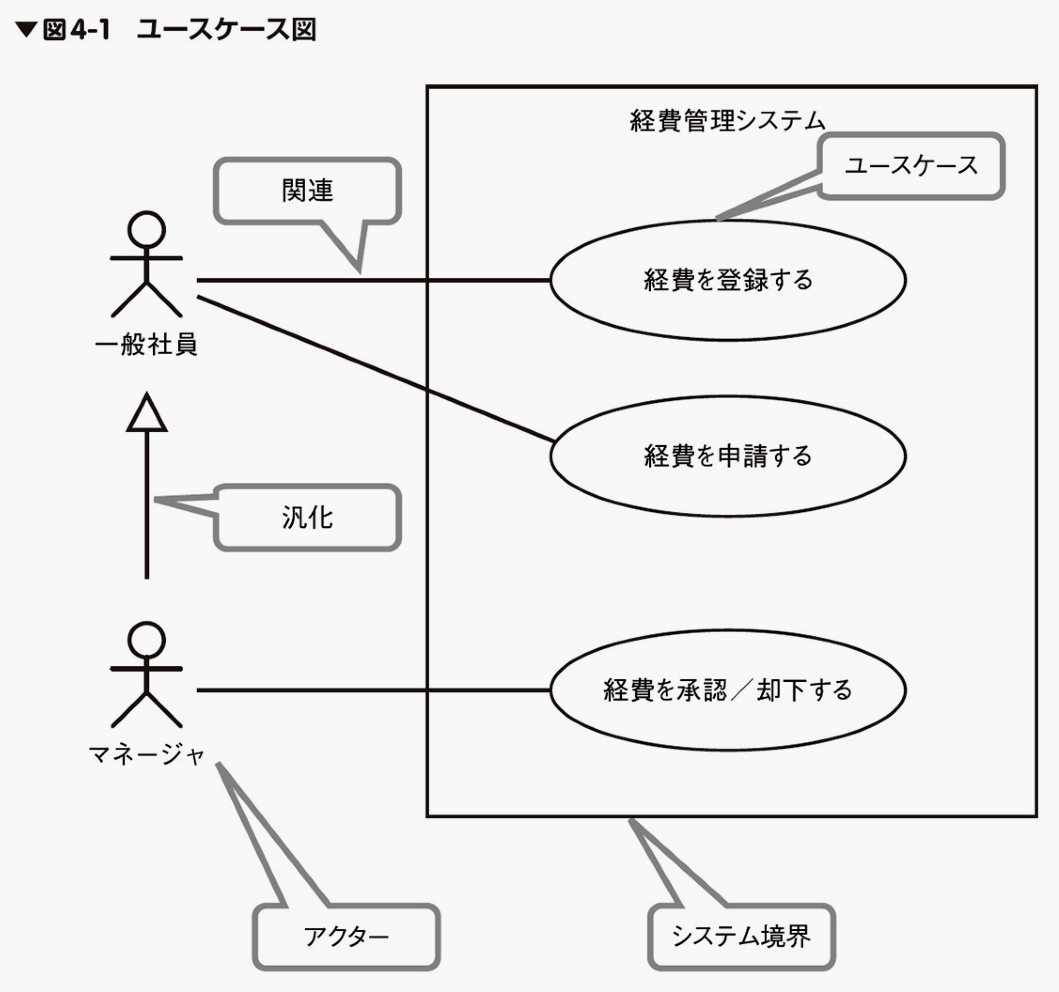

ユースケース図の例

ユースケース図を描く意義

ユースケース図を描き、システムを作る目的を整理する

02 表記法

ユースケース

((図4-2))

楕円で表す

P.084下～

ユースケースはアクターに機能を提供する

アクター

((図4-3))

スティックマンで表す

P.085下～

役割ごとにアクターを描く

関連

((図4-4))

システム境界

システムの範囲

確認問題4章a

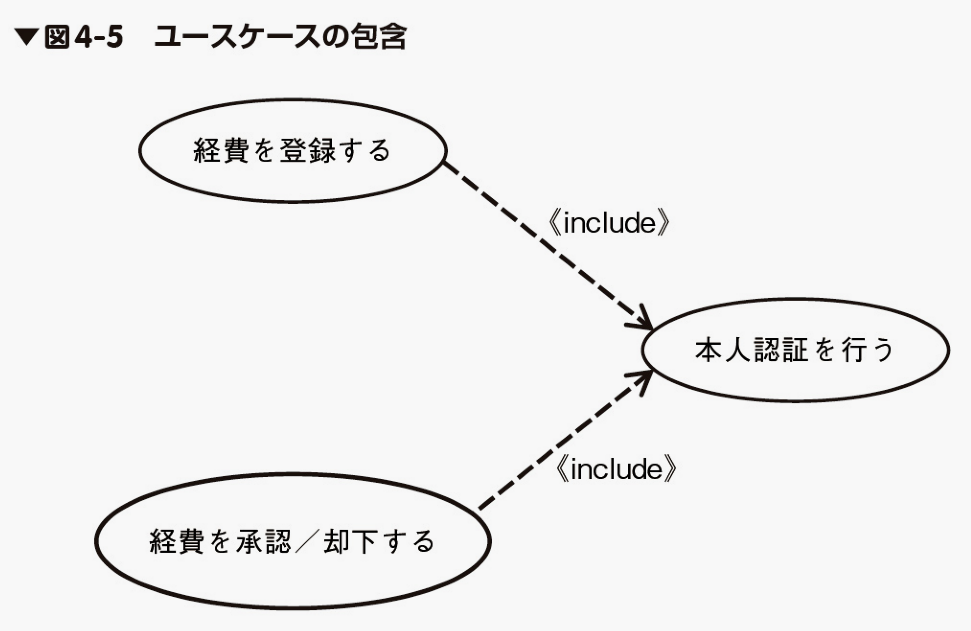

ユースケースの包含(include)

あるユースケースが他のユースケースを利用する

P.087下～

P.088上～

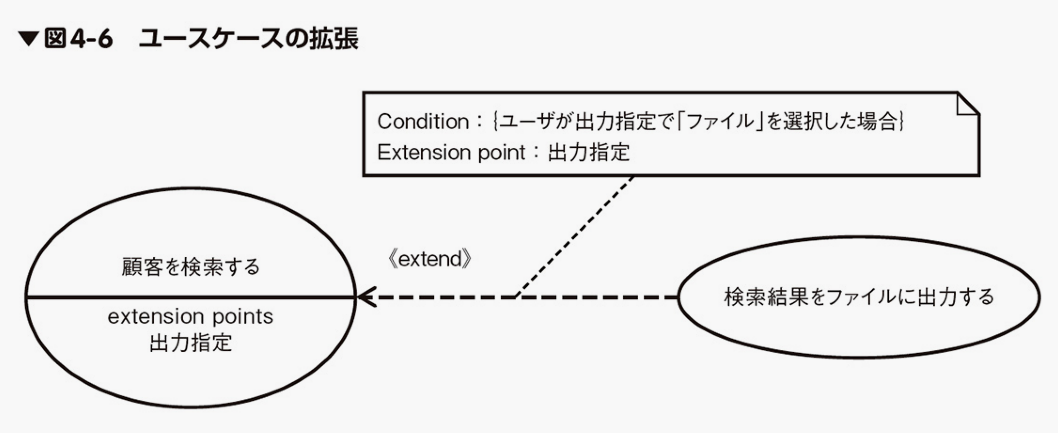

ュースケースの拡張(extend)

条件付きで利用する

P.088中～

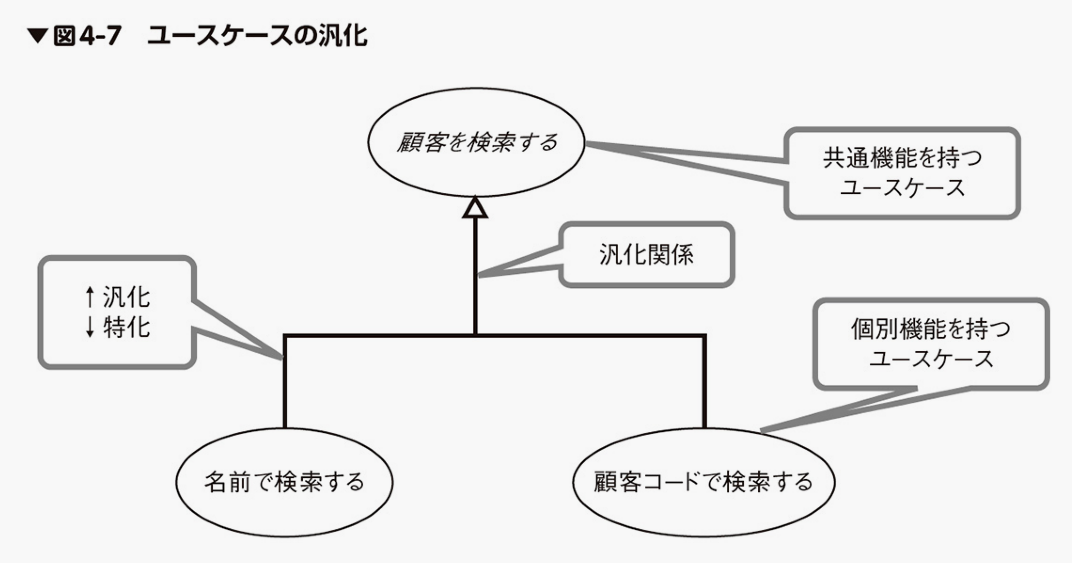

ユースケースの汎化

P.089下～

抽象ユースケース： アクターから参照されないもの

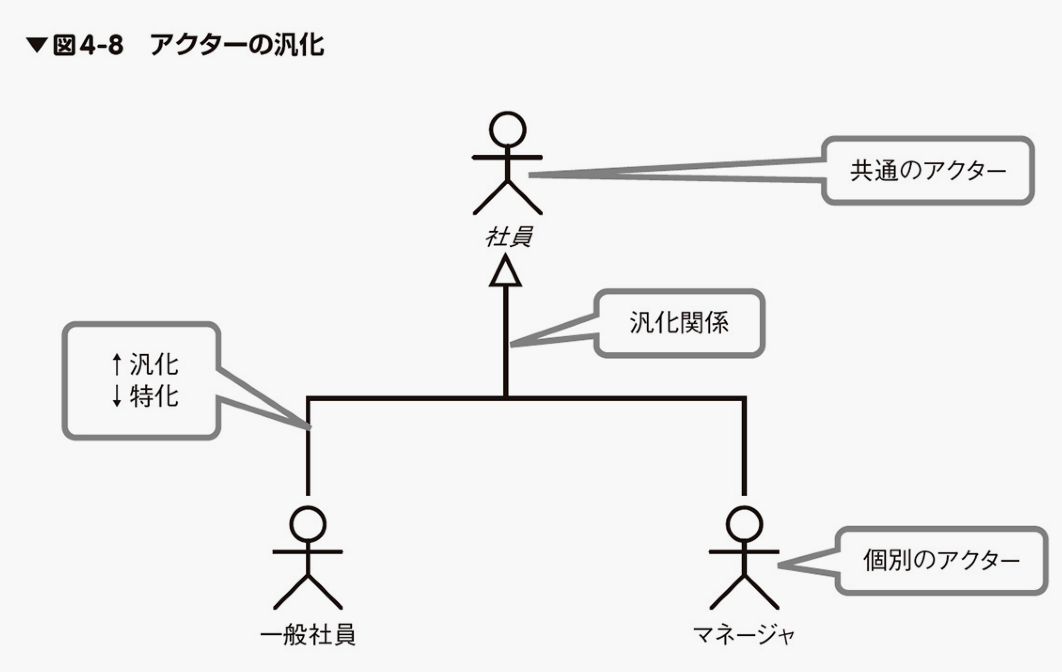

アクターの汎化

P.091上～

抽象アクター： 実体を持たないもの

確認問題4章b

教科書（図はすべてこちらより引用）：
　竹政昭利 他,「かんたんUML入門」, 技術評論社
