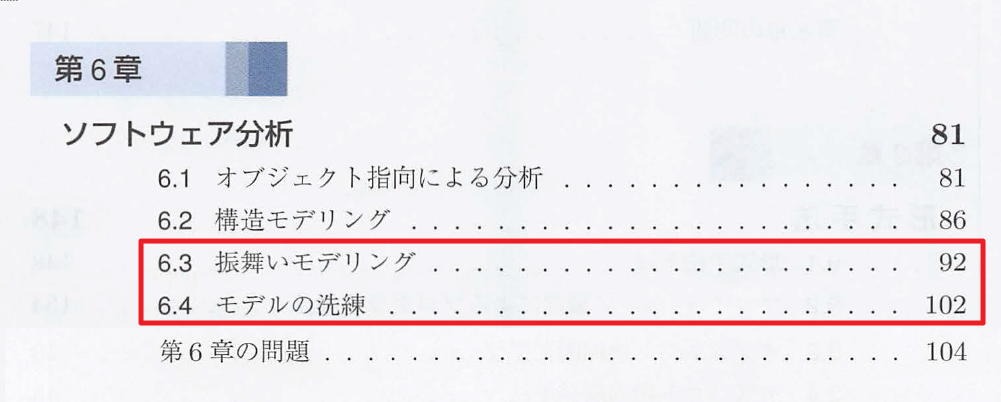

6.3 振舞いモデリング

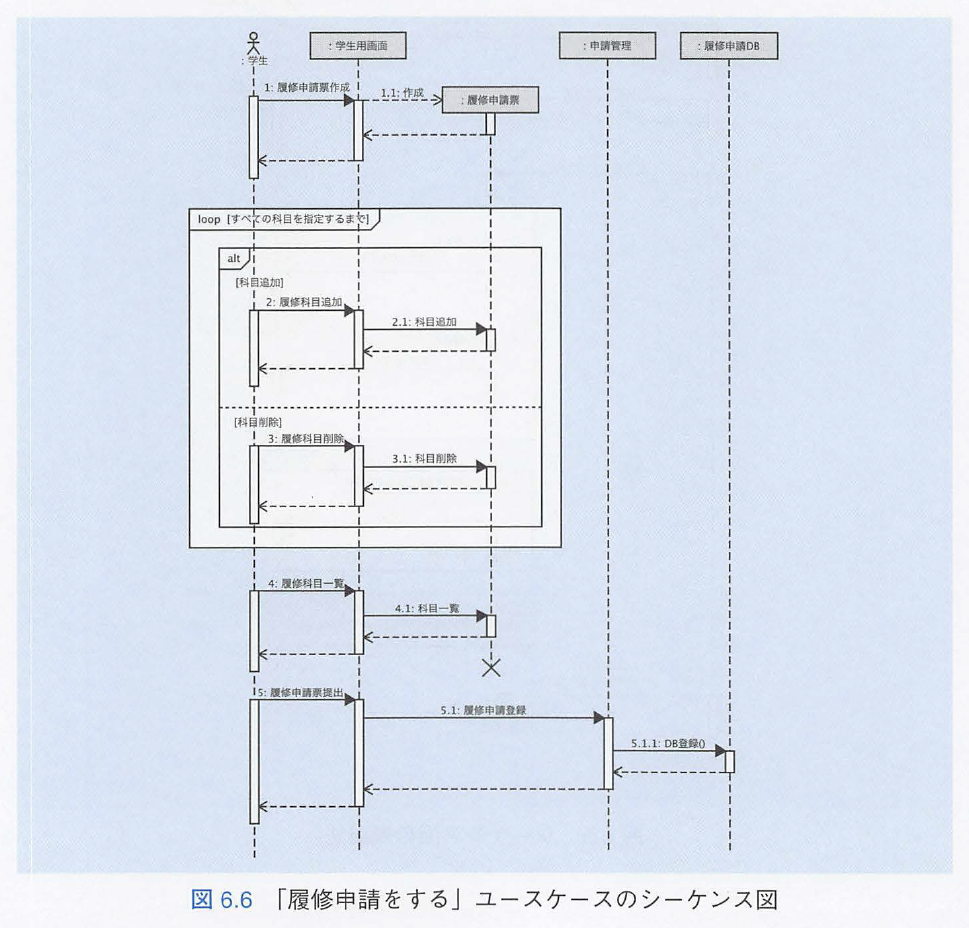

6.3.1 シーケンス図

モデリングの際の注意点

ユースケース1つに1つのシーケンス図を描いてみる

P.94中～

ここまでに抽出してきたオブジェクトを見直すきっかけにもなる

P.95上～

1つのライフラインに着目して（後に）ステートマシン図を描く

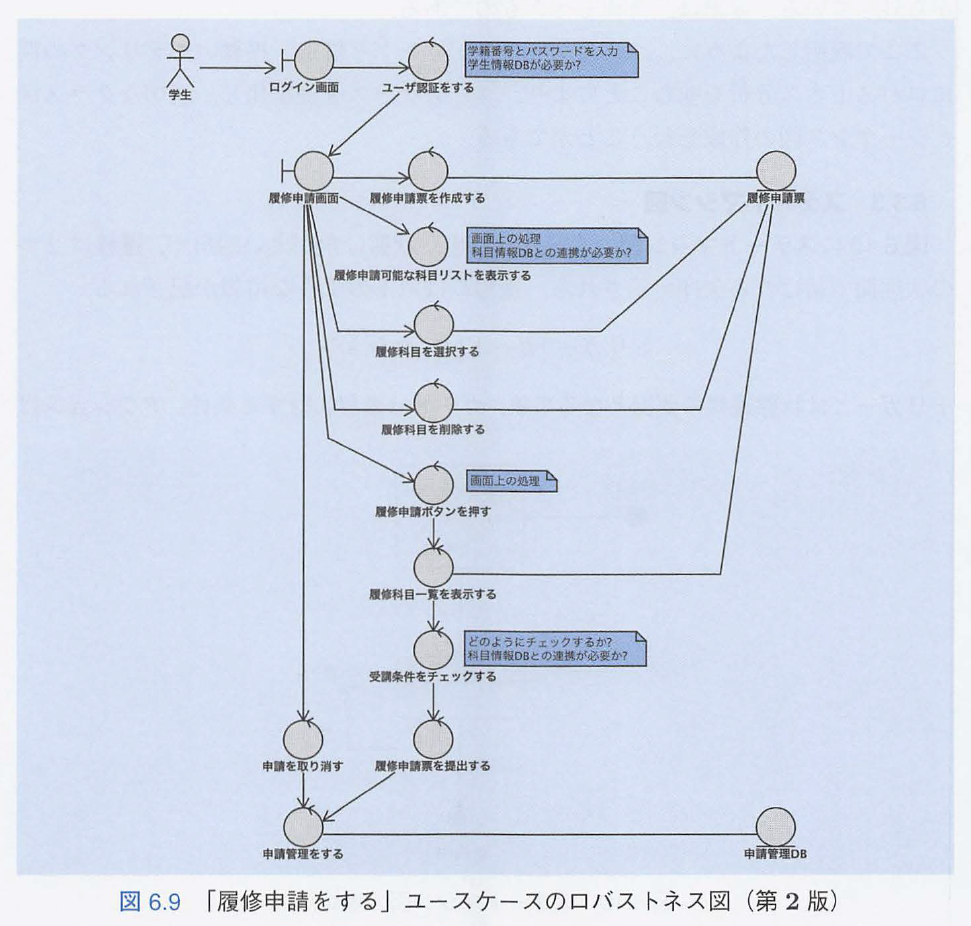

6.3.2 ロバストネス分析

モデリングの精度を上げるために別の視点からチェックする

P.95下～

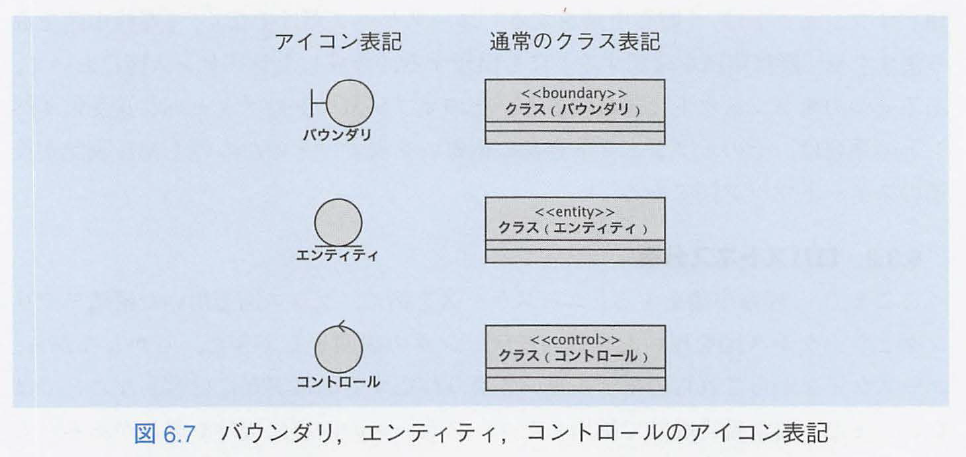

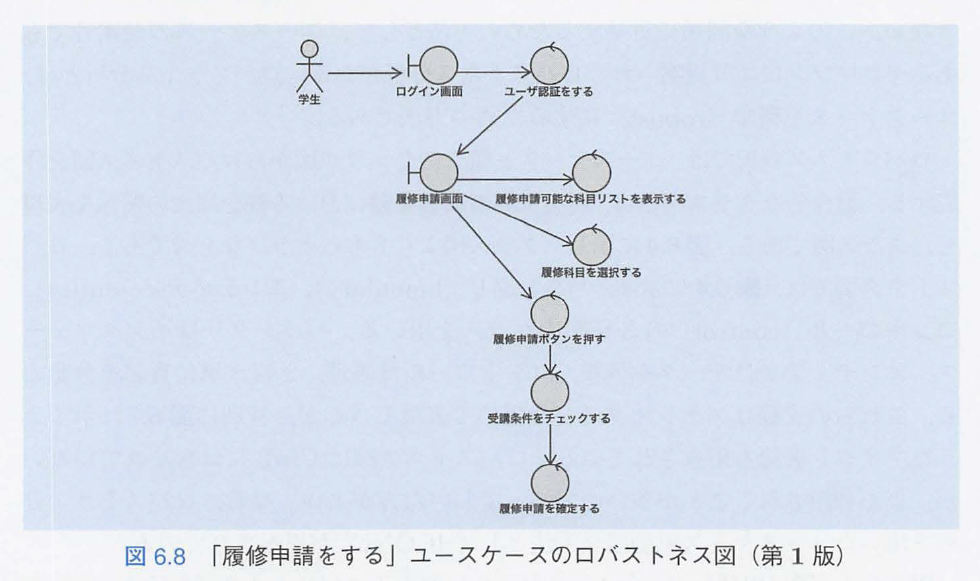

ロバストネス図： バウンダリ、エンティティ、コントロール からなる

P.95下～

P.97上～

必要となりそうなエンティティがないか？

P.98上～

作成したロバストネス図を元にクラス図、シーケンス図を見直す

確認問題 第6章c

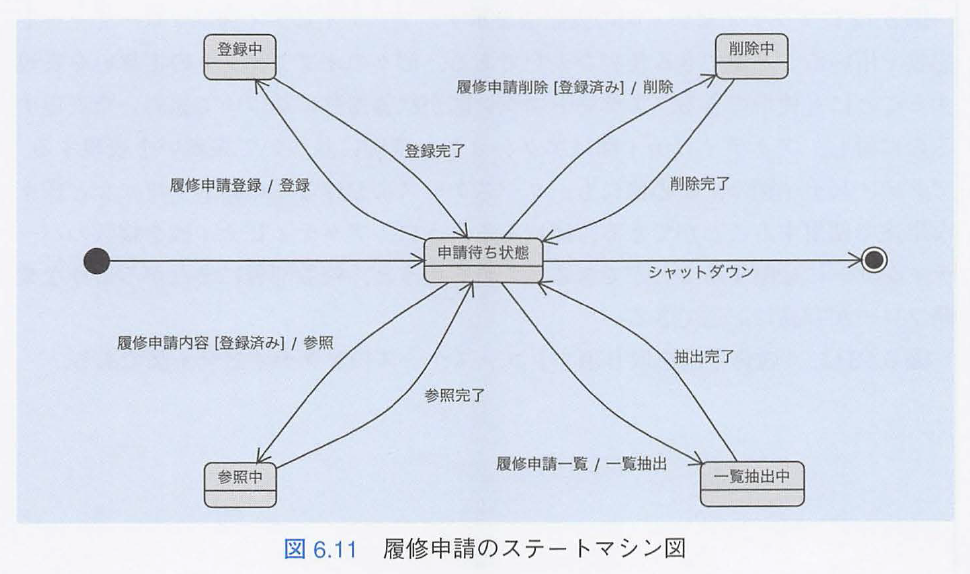

6.3.3 ステートマシン図

P.99中～

シーケンス図は複数オブジェクト間の振舞いを、ステートマシン図は1つのオブジェクトの振舞いを表す（とよい）

P.100上～

シーケンス図： ユースケースに近い
ステートマシン図： プログラムに近い

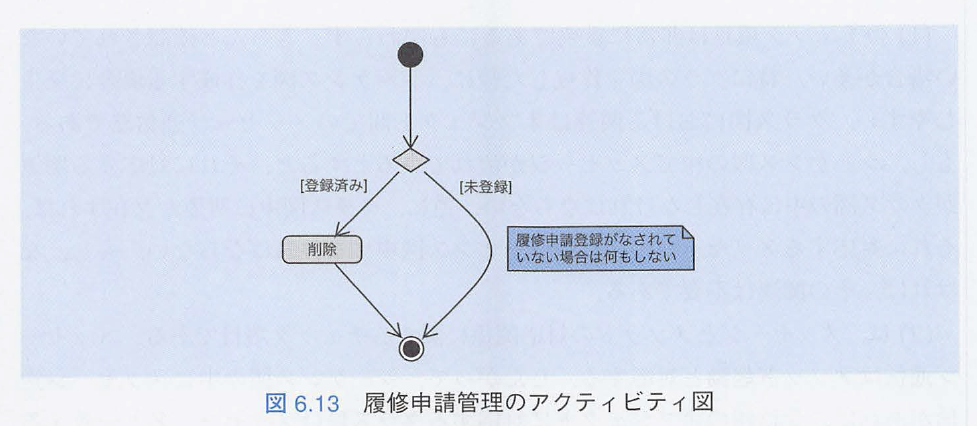

6.3.4 アクティビティ図

6.4 モデルの洗練

6.4.1 モデル間の相互チェック

(1)関連←→メッセージ

(2)メソッド←→メッセージ

(3)ライフライン⊃クラス

(4)ライフライン⊃アクター

(5)クラス∋メソッド

P.103中～

それぞれの図を整合させる

6.4.2 反復的なモデルの見直し

後工程になるほど手戻りは大変 → 急がば回れ

確認問題 第6章d

レポート6

教科書（図はすべてこちらより引用）：
　鵜林尚靖,「レクチャー ソフトウェア工学」, 数理工学社
