汎化

抽象化←→具体化 の関係 (is a)

集約

全体←→部分 の関係 (is part of)

コンポジション

集約＋生成/消減 関係

依存

その他の関係

インタフェース

操作のみを定義する

汎化の一種

[ex7-1] “社員”←→ “営業社員”,“開発社員”の関係はどちらですか

[ex7-2] 集約の関係にあるものはどれですか

[ex7-3] インタフェースは何の一種と考えられますか

03 クラス図の描き方

分析クラス図と設計クラス図

分析→設計

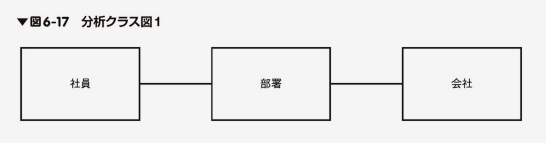

分析クラス図の描き方

↓オブジェクト図からクラスの部分だけを抜き出す

P.133下～

多重度を追記する

P.134上～

↓操作を書き込む

設計クラス図の描き方

↓可視化すべき操作を見つける

[ex7-4] 分析クラス図を描くときにあまり参照しないものはどれですか

[ex7-5] クラスの多重度を記入するときに参照すべきものはどれですか

例えば…

教科書（図はすべてこちらより引用）：
　竹政昭利 他,「かんたんUML入門」, 技術評論社
