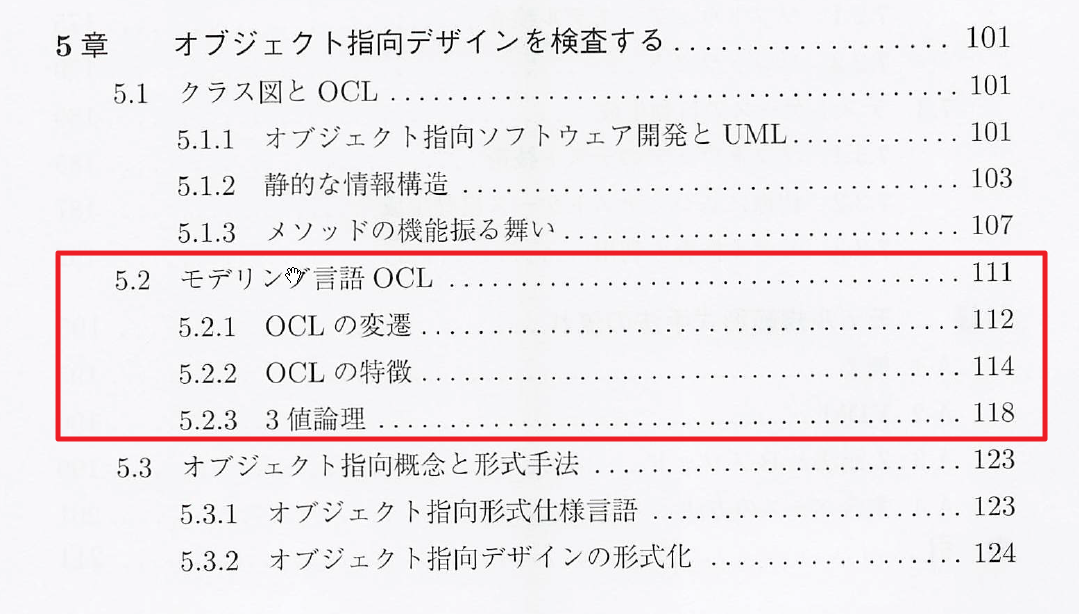

5.2 モデリング言語OCL

5.2.1 OCLの変遷

省略

5.2.2 OCLの特徴

(1) 繰り返し操作と限量子

iterate: 複数のオブジェクトにある操作を行う

P.114下~

existsやforAllもiterateを使って表す & iterateは有限にしか使えない
⇒ 論理記述が厳密にはできない

(2) 未定義値の取り扱い

ナビゲーション: あるクラスと関連のあるオブジェクトを洗い出す

P.116上~

未定義≠空集合

P.116上~

(3) オペレーション仕様

あるクラスについてのシステム状態:
- そのクラスのオブジェクトの集合
- オブジェクトのプロパティの集合
- 他のクラスへのリンクの集合

P.117下~

オペレーション(メソッド)を、事前状態と事後状態で表す。

P.118上~

不変量はforAllで表すことが多いが、前述のように無限を対象にはできない

[ex9-1] forAllの対象が有限集合に限定され、無限集合には使えないのはどちらの扱いをしているときですか

[ex9-2] 検証結果が厳密に論理に従っているといえるのはどの場合ですか

5.2.3 3値論理

(1) VDMのLPF

subp関数(5,3)
= 1+subp関数(5,4) = 1+(1+subp関数(5,5)) = 1+(1+0) = 2

→ subp関数はsubp仕様を満たしそう

P.119上~

P.119中~

subp関数(0,1) = 1+subp関(0,2) = 1+(1+subp関数(0,3)) : (値が返ってこない)

これはsubp仕様を満たしているといえるのか?

(2) 部分関数の取り扱い

部分関数:定義域の一部に対してしか値が返ってこない関数

P.119下~

“未定義値”を返すという考え方がある

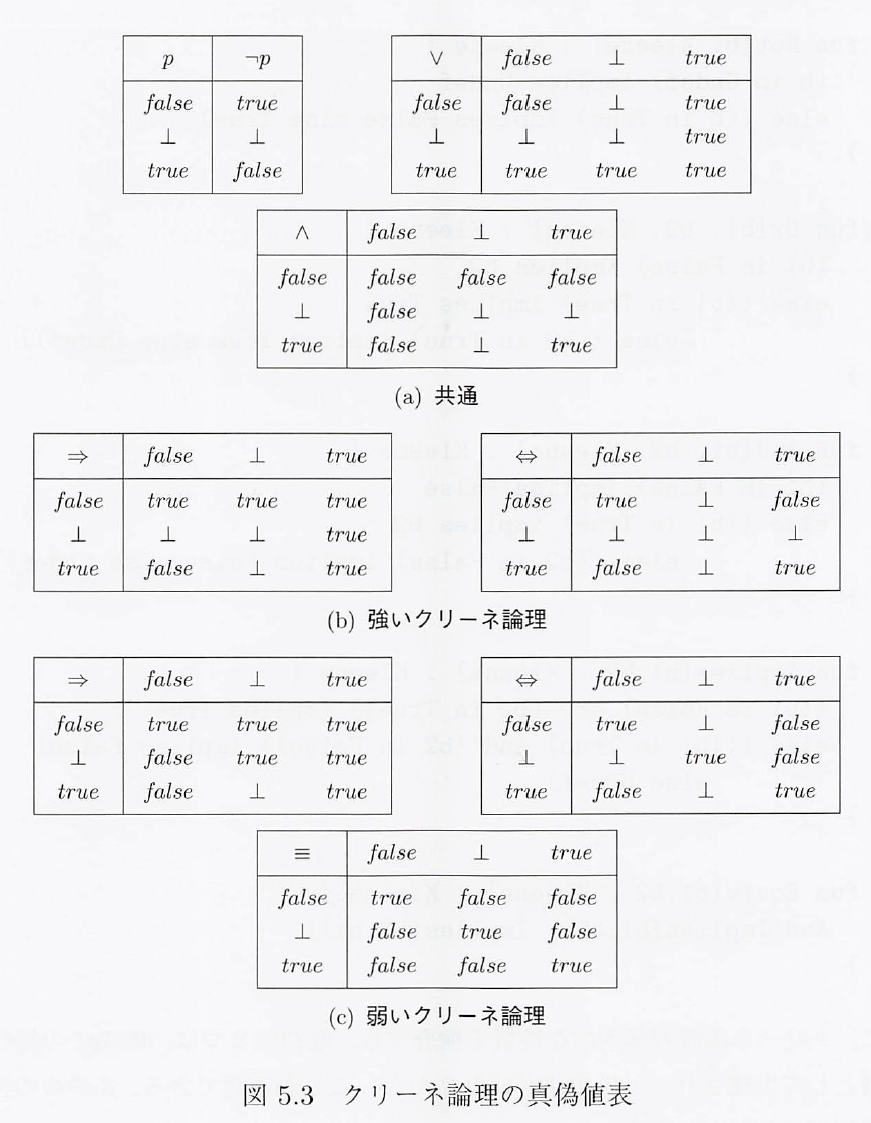

(3) クリーネ論理

true / false / ⊥(bottom)

P.120下~

⊥⇒⊥ = ⊥ : ⊥から新たなものは生まれないという解釈

⊥⇒⊥ = true : ⊥という一の値があるという解釈

P.121下~

省略

[ex9-3] 論理値としてtrue/falseに加えて⊥を考える必要性はどの辺りにありますか

[ex9-4] 強いクリーネ代数でも弱いクリーネ代数でもあり得ないのはどれですか


教科書(図はすべてこちらより引用):
 中島震,「形式手法入門―ロジックによるソフトウェア設計―」,オーム社
