実行指定

P.161中～

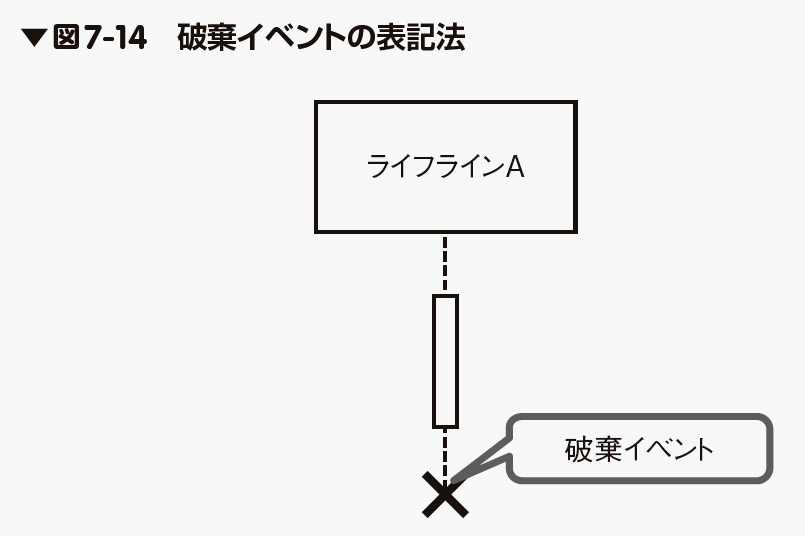

廃棄イベント

結合フラグメント

制御構造を表現する

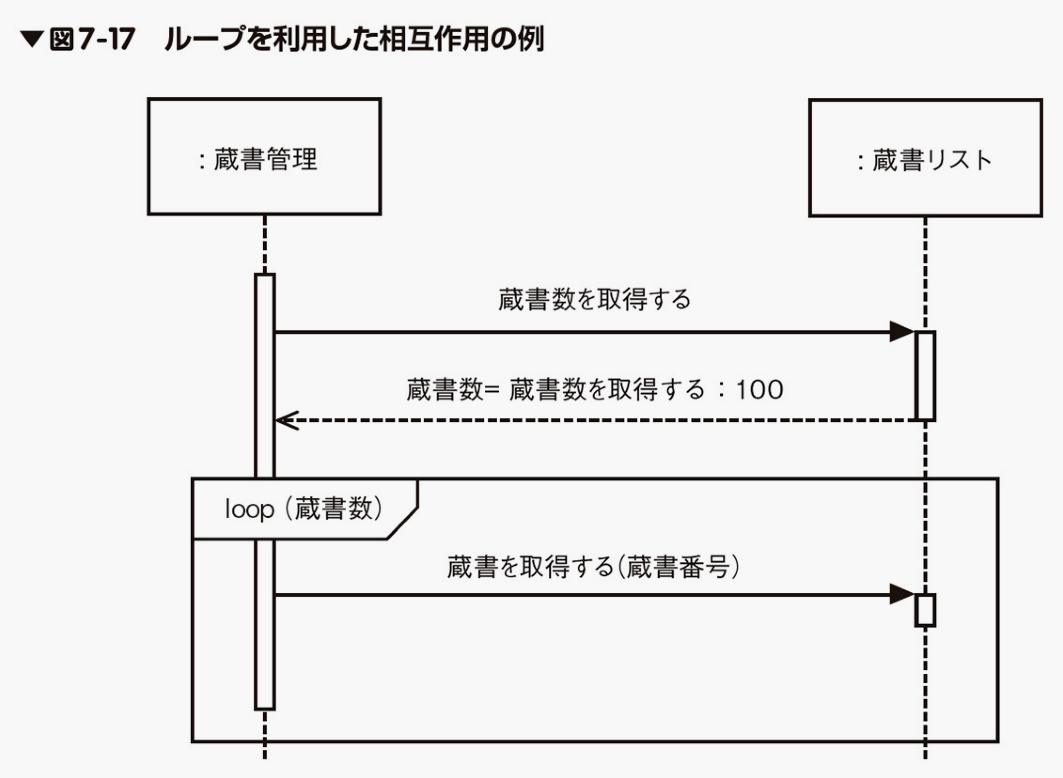

ループ

for文相当

P.164中～

P.165中～

オルタナティブ

switch文相当

P.166下～

オプション

if文(else無し)相当

P.168上～

[ex11-1] for文に相当するシーケンス図の制御構造はどれですか

[ex11-2] if文(else無し)に相当するシーケンス図の制御構造はどれですか

[ex11-3] 図で示すシーケンス図の制御構造はどれですか

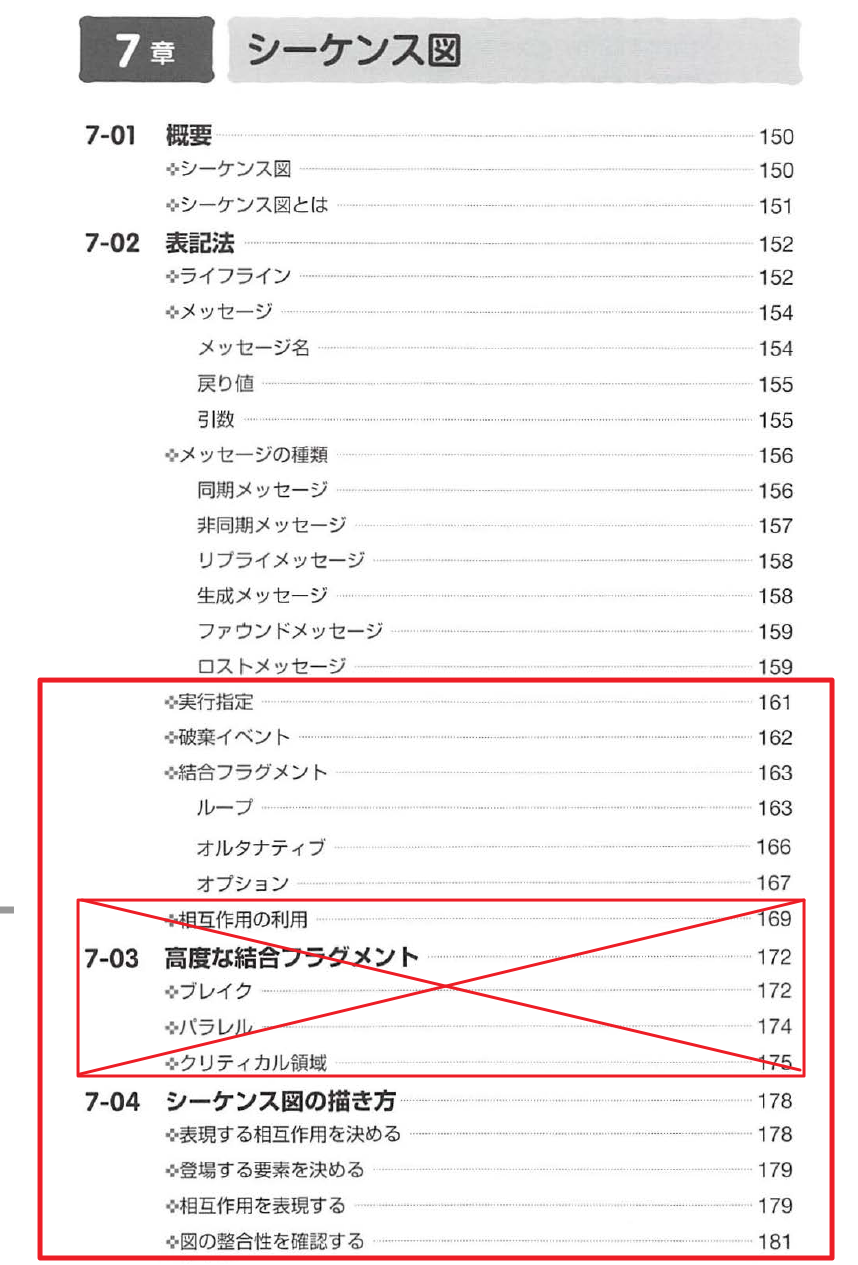

04 シーケンス図の描き方

表現する相互作用を決める

機能単位で描く

登場する要素を決める

クラス図との関連を考えながら

相互作用を表現する

見にくい

見やすい

図の整合性を確認する

シーケンス図とクラス図の整合がとれているか？

P.181中～

[ex11-4] 一つのシーケンス図を描く範囲はどれが適当ですか

[ex11-5] シーケンス図と整合をとるべきと言われるのはどれですか

教科書（図はすべてこちらより引用）：
　竹政昭利 他,「かんたんUML入門」, 技術評論社
